冷卻水塔工作原理和檢修方法

　　冷卻水塔是集空氣動力學、熱力學、流體學、化學、生物化學、材料科學、靜態/動態結構力學和加工技術等多種學科為一體的綜合性產品。 它是一種利用水和空氣的接觸來冷卻水的裝置。 冷卻塔用于各種應用和類型。 其中，中央空調系統中主要有逆流式冷卻水塔和橫流式冷卻水塔兩種。 兩種水塔的區別主要在于水流和氣流的方向。

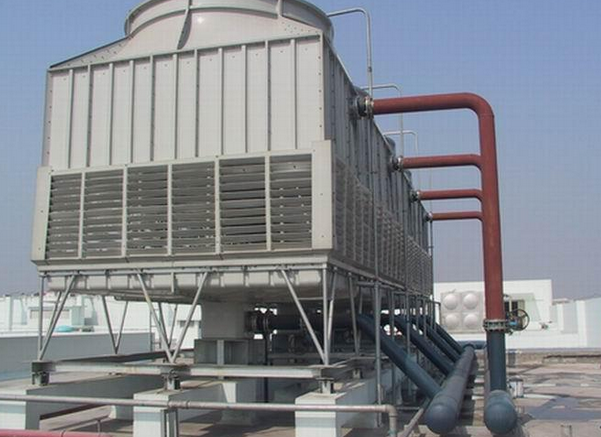

　　逆流式冷卻水塔中的水自上而下進入注水，空氣自下而上被吸入，兩者流動方向相反。 實際外觀如圖所示。 具有布水系統不易堵塞、注水保持清潔、不易老化、水分回流小、防凍措施設置方便、安裝簡單、 噪音很小。

　　橫流式冷卻水塔內的水自上而下進入注水，空氣從塔外水平向塔內流動，兩個流動方向垂直且正交。 這類水塔一般散熱需要填料較多，噴水填料易老化，布水孔易堵塞，防結冰性能差，水分回流大; 但節能效果好，水壓低，風阻小，無滴水聲。 可安裝在噪聲要求嚴格的住宅區，注水配水系統維護方便。

　　根據分類方法的不同，冷卻水塔的種類很多。 例如，按通風方式可分為自然通風冷卻水塔、機械通風冷卻水塔、混合通風冷卻水塔; 根據在水域接觸空氣的方式，可分為濕式冷卻塔。 冷卻水塔、干式冷卻水塔和干濕式冷卻水塔; 按應用領域可分為工業冷卻水塔和中央空調冷卻水塔; 按噪音等級可分為普通冷卻水塔、低噪音冷卻水塔、超低噪音冷卻水塔冷卻水塔、超靜音聲學冷卻水塔; 按形狀可分為圓形冷卻水塔和方形冷卻水塔; 又可分為噴射式冷卻水塔、無風扇冷卻水塔等。

一、冷卻水塔的結構

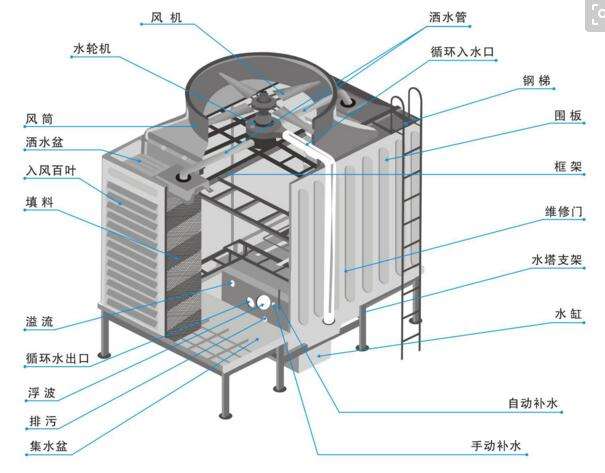

　　冷卻水塔內部結構基本相同。 下面以逆流式冷卻水塔為例進行詳細介紹。 下圖為典型逆流式冷卻水塔的內部結構。 可以看出，它主要由風機電機、減速機、風機、布水器、布水管、噴水填料、進水管、出水管、進風窗等組成。 、冷卻塔底盤、集水器、上殼、中殼、塔腳等。

　　冷卻水塔中的風扇電機主要用于驅動風扇運轉，使風進入冷卻水塔。 布水器與布水管構成冷卻水塔內的灑水系統，可將水均勻地灑入灑水填料中。 噴水填料可使水在其內部形成親水膜，便于與風進行熱交換和冷卻水。

　　逆流式冷卻水塔內部結構與橫流式冷卻水塔基本相同。 不同的是進風窗的位置不同，使空氣與水的接觸面不同。

二、冷卻水塔工作原理

　　在中央空調中，冷卻水塔主要用于冷卻水，冷卻后的水通過連接管路送入冷凝器，對冷凝器進行冷卻。 水與冷凝器進行熱交換后，水溫升高，從冷凝器出口流出。 冷卻水泵循環后再次送入冷卻水塔進行冷卻，冷卻水塔將冷卻后的水送入冷凝器。 再次進行熱交換，形成完整的冷卻水循環系統。

　　下圖顯示了冷卻塔內冷卻水的工作原理。 干燥空氣經風機抽吸后，通過進風窗進入冷卻水塔，蒸汽壓力高的高溫分子流向壓力低的空氣。 進入水管，并噴入注水處。 當空氣接觸時，空氣與水直接進行傳熱形成水蒸氣，水蒸氣與新進入的空氣之間存在壓力差，在壓力作用下蒸發，從而實現蒸發和 散熱，可以帶走水中的熱量。 ，從而達到降溫的目的。

　　進入冷卻水塔的空氣是干燥的低濕度空氣，水和空氣之間的水分子濃度和動能壓力存在顯著差異。 冷卻水塔內的風機運轉時，在塔內靜壓的作用下，水分子不斷蒸發到空氣中形成水蒸氣分子，剩余水分子的平均動能會減少，從而 降低循環水的溫度。 從這個分析可以看出，蒸發冷卻與空氣溫度是否低于或高于循環水的溫度無關。 只要有空氣不斷進入冷卻水塔，循環水蒸發，就可以降低水溫。 然而，循環水到空氣中的蒸發并不是無窮無盡的。 只有當與水接觸的空氣不飽和時，水分子才會繼續蒸發到空氣中，但是當空氣中的水分子飽和時，水分子不會再次進行蒸發，而是在一個 動態平衡狀態。 當蒸發的水分子數等于從空氣中返回水中的水分子數時，水溫保持不變。 因此發現，與水接觸的空氣越干燥，蒸發越容易進行，水溫越容易降低。

三、冷卻水塔的保養方法

　　通過對冷卻水塔內部結構和工作原理的了解，冷卻水塔由風扇電機控制，風扇吹動空氣使冷卻水塔內噴水填料中的水與冷卻水塔內的水進行熱交換。 空氣。 冷卻水塔常見故障主要是循環水不能冷卻，循環水冷卻不達標。 此類故障多為冷卻塔風扇電機故障、風扇失速、布水管內部堵塞無法均勻布水、噴水填料老化、冷卻塔臟污等原因。

　　冷卻水塔發生故障時，首先應檢查冷卻水塔外部是否損壞，風扇電機是否故障，風扇減速器是否故障，風扇是否堵塞或損壞，內部是否充水 是否損壞，分水器和配水管是否損壞。 以及內部是否臟污等，維修處理不同的故障。

　　冷卻水塔的維護流程如下所示：

　　1)首先檢查冷卻水塔外部是否有裂紋，應粘上膠水。

　　2)檢查冷卻風扇葉片是否正常，損壞時更換。

　　3)檢查冷卻風扇電機是否正常，如不正常應檢修。

　　4)檢查冷卻水塔內的噴水填料是否損壞，如有損壞應更換。

　　5)檢查冷卻水塔內是否有過多污垢，應定期清理污垢。
